近年來，我國芯片制造業發展迅速，產業規模持續擴大。在芯片生產的精密工藝中，超純水作為不可或缺的關鍵要素，其制備技術與質量直接影響芯片的性能和良品率。

　　芯片制造對超純水的嚴苛要求

　　芯片生產涉及光刻、蝕刻、清洗等多道工序，任何細微的雜質都可能導致電路短路或器件失效。生產所需的超純水，其純度需達到極高標準，幾乎接近理論上的純凈狀態。這種超純水的制備并非易事，需要通過復雜的工藝和設備實現，且制備過程中的每一個環節都需經過嚴格檢測，以確保水質符合芯片制造的特殊需求。

　　超純水制備技術的迭代升級

　　傳統的超純水制備常采用離子交換樹脂工藝，但該方法存在明顯局限性。樹脂在使用一段時間后需要進行再生處理，這一過程不僅耗費大量物力資源，還需投入較多人力進行維護。隨著技術發展，新的制備工藝應運而生。目前，行業普遍采用 RO 反滲透技術與 EDI(電去離子)相結合的模式。

　　反滲透技術通過半透膜的選擇性過濾，能有效去除水中的大部分離子和雜質;而 EDI 技術則利用電場作用，進一步深度去除殘留離子，同時減少化學再生的需求。這種組合工藝相比傳統方法，顯著降低了運行成本和人工維護工作量，同時提高了制水效率。此外，新工藝的設備集成度更高，自動化水平先進，具備故障自動停機和保護功能，運行穩定性大幅提升。

　　超純水設備在芯片制造中的關鍵作用

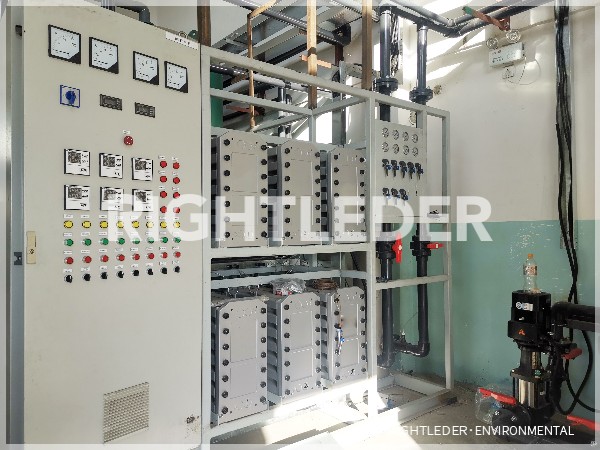

　　先進的超純水設備憑借高效的溶質分離能力和穩定的產水性能，持續為芯片生產線提供高質量水源。從晶圓表面的精密清洗，到光刻膠的溶解調配，超純水的純凈度直接關系到芯片的精度和良品率。尤其在國產芯片產業快速發展的當下，穩定可靠的超純水供應，成為保障芯片生產質量和效率的重要基礎。

　　隨著芯片制程不斷向更小尺寸邁進，對超純水的純度要求也將持續提升。未來，超純水制備技術仍需不斷創新，以適應芯片制造業日益嚴苛的需求，為國產芯片產業的發展提供堅實支撐。
